IGR-E.

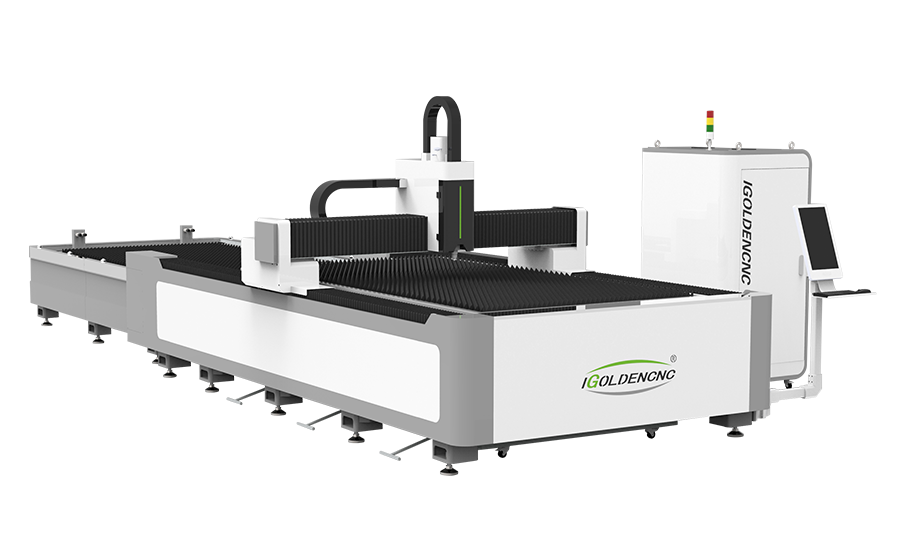

Волоконно-лазерная резка машина с биржевым столом

Машина для лазерной резки лазерной резки

Двухместный волокна лазерной резки может реализовать резку двух разных материалов на одном оборудовании. Он может вырезать как металлические пластины и трубки (включая квадратные пробирки, круглые пробирки, канал стали, угловой сталь и т. Д.). Одна машина с несколькими функциями, высокая стоимость, производительность, профессиональная система управления резки труб, высокая точность, полная функция, простая в использовании, простая операция, подходит для всесторонних обработков и производственных предприятий.

Параметры машины для резки лазерной резки лазерной резки обмера

Модель IGR-FT 3015
Рабочая зона / длина трубки 3000 * 1500 мм / 6000 мм
Хид оси X. 1500 мм
Y axis ход 3000 мм
Z Оси ход 300 мм
Диаметр трубки 20-220 мм
Точность Точность позиционирования оси X, Y 0,05 мм
X, y y axis axis actioning Точность 0,03 мм
Скорость W угла поворота оси N * 360.
W axis макс. Скорость ратора 80rppm.
Х, ось Y макс. Скорость работает 150 м / мин
U axis max. Скорость позиционирования 800 мм / с
Х, ось Y макс. Ускоренная скорость 1,5 г
Источник питания Фаза 3
Номинальное напряжение 380 В.
Частота 50/60 Гц
Оценка защиты IP65.
Машина машины Максимум. Рабочая загрузка 1000 кг
Вес тела 2600 кг
Размер (l * w * h) 8060 * 3000 * 1965 мм
Лазерная мощность 500 Вт / 750 Вт / 1000 Вт / 1500 Вт / 2000 Вт / 3000 Вт / 4000 Вт / 5000 Вт / 6000 Вт / 8000 Вт / 10000 Вт / 12000 Вт.
Работает необязательно 4000 * 1500 мм / 4000 * 2000 мм / 6000 * 2000 мм / 6000 * 2500 мм
Длина трубки Дополнительно 3000 мм / 9000 мм

Образец образца

Автоматическая система смазки
Автоматическая система смазки обеспечивает фиксированное количество смазочного масла для двойного использования волоконного лазерного автомата для обеспечения высокоскоростной работы оборудования, с ненормальными функциями тревоги сигнализации и сигнализации. Система значительно улучшает точность резания и эффективно расширяет срок службы механизма передачи.
Интеллектуальная система тревоги
Функция автоматической тревоги для ненормального рабочего состояния оборудования и подтолкнуть его к операционному интерфейсу через центр управления, повысить эффективность лучшей лазерной резки машины ненормального устранения неполадок, уменьшить потенциальные опасности безопасности и снизить затраты на обслуживание.
СИСТЕМА БЕЗОПАСНОСТИВ
Интеллектуальная защита от перемещения, автоматический мониторинг рабочего диапазона компонентов, установка международных станков Стандартные предельные пружины, лазерная режущая головка встроена функция регулировки высоты конденсатора, остановка столкновения, улучшение металлической лазерной резки и защита жизни, уменьшить защиту Частота несчастных случаев, повышение эффективности резки.

Обмен платформы

Быстрее и более стабильны.
Улучшить точность и безопасность обработки.
Повысить продуктивность.

Платформа автоматического обмена двойной цепью Двойной двигательной цепи, платформа состоит из сварной рамы, причем поддерживает сетку, на которой поддерживается заготовка, и рабочий стол может нести нагрузку до 1000 кг; Существуют универсальные шарики вокруг рабочего стола, приводят в движение Yaskawa Servo Motor, стабильная обменная скорость в пределах 8-15 лет, эффективно предотвращая отклонение и столкновение.
Два мода связи или независимой операции могут быть установлены гибко, что удобно иметь дело с такими неисправностями, как джем, легко убрать отходы ниже, соответствовать загрузке и разгрузке специальных пластин, а также повысить эффективность производства.

Другие поставщики: Плита сварочная кровать, плохая общая устойчивость и низкая точность.

Крытый краевой дизайн из нержавеющей стали

На задней платформе загрузки и разгрузки край кровати покрыта высококачественной нержавеющей сталью.

Износостойкие и устойчивые к царапинам. Использование армированной аустенитной нержавеющей стали имеет более сильное сопротивление истиранию и устойчивость к царапинам, избегая прямого повреждения кровати и вызывая коррозию корпуса кровати.
Консервант. Высококачественная нержавеющая сталь обладает коррозионной стойкостью, и она неизбежно сталкивается с сильной кислотой или средой щелочной среды при промышленной обработке.

Длительный срок службы. Эффективно защищать тело кровати, которое можно разобрать и заменено самим собой, чтобы продлить срок службы оборудования.
Металлическая лазерная резка с обменной платформой, во время процесса загрузки и разгрузки металлический лист будет продолжать растирать к краю кровати. Инновационная конструкция покрытия из нержавеющей стали делает оборудование красивым и практичным и дополнительно снижает стоимость обслуживания.

Автофокусировка лазерная режущая головка

Лазерная головка имеет встроенный моторный привод, а объектив фокусировки приводится в действие линейным механизмом для автоматического изменения положения в течение 20 мм. Пользователь может установить непрерывный фокус через программу для завершения быстрой перфорации толстых пластин и автоматической резки плит различных толщин и материалов. Группа составных линз, оснащенная D28, интегрирует световой пучок и оптимизирует оптическую и водяную охлаждающую конструкцию, так что лазерная головка может работать стабильно в течение длительного времени.

Оптимизированная оптическая конфигурация и плавная и эффективная конструкция воздушного потока для улучшения эффекта резания;
Ассортимент Auto Focus + 10 ~ -10 мм, точность регулировки 0,01 мм, скорость регулировки 100 ммм;
Защита от коллимации дизайн защиты от пыли, эффективно защищает внутренние оптические компоненты;
Продлить расстояние между объективом защиты и сопло для повышения жизни объектива;
Держатель объектива в типе выдвижения принимается, чтобы сделать замену объектива защиты быстрой и простой и простой;
Разъем QBH не ограничен, он может быть оснащен различными лазерами с помощью разъема QBH.

Автофокус экономит время фокусировки и повышает эффективность работы в 10 раз.
Расширить срок службы, оптимизируя структурный дизайн режущей головки, продлить срок службы.

Машина для резки волокна с таблицей Exchange

Taiwan T-Win Gears & Stills, Япония Yaskawa Drive Motor, Франция Motovario Редуктор, Тайвань Руководства Hiwin Rails.
Точность позиционирования доступного лазерного резака составляет 0,03 мм, а точность перемещения составляет 0,02 мм.

Вертикальный ЖК-дисплей экрана дизайн

Вертикальный экран отличается от традиционного горизонтального экрана. Скорость отклика достигает 8 мс, разрешение достигает 1080p, отношение экрана оптимизировано до 16: 9, потребляемая мощность низкая, а интерфейс управления программным обеспечением управления и привычки просмотра человека лучше адаптированы. Кроме того, он имеет высокую яркостью и низкую отражающую способность, а крепкая стеклянная панель обладает крепкостью и долговечностью.

Интеллектуальная система управления открытым контуром

Система лазерной резки Cypcut - это полнофункциональная система управления открытым контуром, запущенной специально для технологической промышленности для обработки металлов с двойным использованием.
Поддержка AI, DXF, PLT, Gerber, LXD и других графических форматов данных и принимаем международные стандартные G коды.
При открытии и импорте внешних файлов оптимизация автоматически выполняется.
Гибкие и разнообразные автоматические функции последовательности макета и ручной макеты, доступны различные методы массива.
Мощная функция библиотеки материалов позволяет сохранять все параметры процесса для одного и того же материала, который будет использоваться снова.
Обработка проточной точки памяти и позиционирование любой точки зрения.
Резка с фиксированной высотой, вне доска следующие и несколько методов поиска по краям.
Поддержите дистанционное управление системой через беспроводную портативную коробку и Ethernet.
Один щелчок, чтобы установить путь резки полета.
Легко установить, легко отладку, отлично в производительности и в комплекте в Plan.It - это система управления нарезанием волоконного лазера с высочайшей долей рынка.

НЕОБЯЗАТЕЛЬНЫЙ

Постоянный напол независимый контрольный шкаф

Пылепроницаемые все электрические компоненты и лазерные источники встроены в отдельный шкаф управления и имеют пыленепроницаемый дизайн для продления срока службы электрических компонентов. Автоматический шкаф управления термостатом оснащен кондиционером для достижения автоматической постоянной температуры. Это может предотвратить более низкие температуры чрезмерного повреждения компонентов.


Больше профессионального электрического устройства узел, сильное разделение электричества и слабое разделение электроэнергии.

Упрощенное пылезащитное, антистатическое помехи, хорошее рассеивание тепла, легко поддерживать.

Более удобный и простой для обнаружения замыканий и обслуживания цепи.

Безопасное и независимое от машинного оборудования, уменьшить интерференцию работы оборудования.

Трубка и тарелка волокна лазерной резки машины Применимые материалы

Caizhi
Материалы
4-разрез
РЕЗАТЬ
4-engrave.
Выgrave.
4-Marke.
ОТМЕТКА
4-сварные
Сварки
Нержавеющая сталь
Углеродистая сталь
Алюминий
Медь
Оцинкованный
Золото
Серебряный
Никелевая пластина
Марганцевая тарелка
