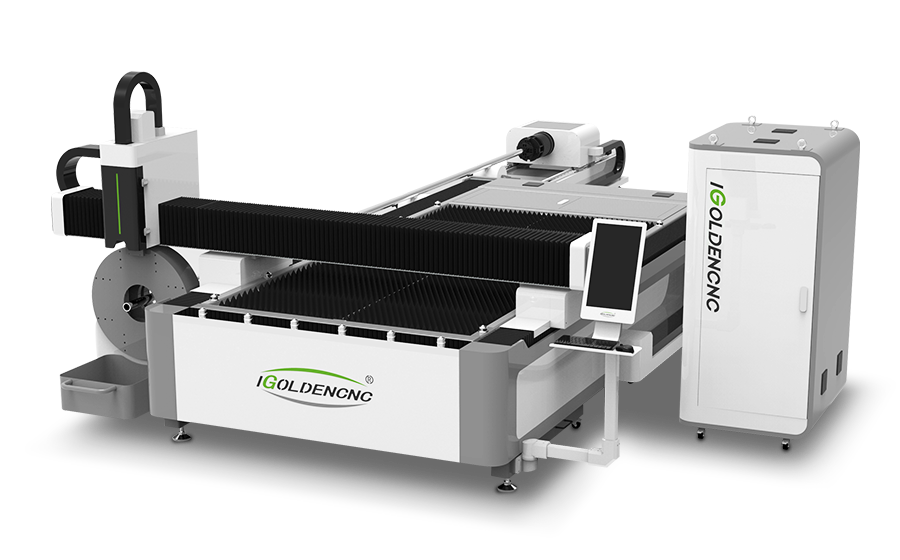

Двухместный волокна лазерной резки может реализовать резку двух разных материалов на одном оборудовании. Он может вырезать как металлические пластины и трубки (включая квадратные пробирки, круглые пробирки, канал стали, угловой сталь и т. Д.). Одна машина с несколькими функциями, высокая стоимость, производительность, профессиональная система управления резки труб, высокая точность, полная функция, простая в использовании, простая операция, подходит для всесторонних обработков и производственных предприятий.
Модель | IGR-FT 3015 | |
Рабочая зона / длина трубки | 3000 * 1500 мм / 6000 мм | |
Хид оси X. | 1500 мм | |
Y axis ход | 3000 мм | |
Z Оси ход | 300 мм | |
Диаметр трубки | 20-220 мм | |
Точность | Точность позиционирования оси X, Y | 0,05 мм |
X, y y axis axis actioning Точность | 0,03 мм | |
Скорость | W угла поворота оси | N * 360. |
W axis макс. Скорость ратора | 80rppm. | |
Х, ось Y макс. Скорость работает | 150 м / мин | |
U axis max. Скорость позиционирования | 800 мм / с | |
Х, ось Y макс. Ускоренная скорость | 1,5 г | |
Источник питания | Фаза | 3 |
Номинальное напряжение | 380 В. | |
Частота | 50/60 Гц | |
Оценка защиты | IP65. | |
Машина машины | Максимум. Рабочая загрузка | 1000 кг |
Вес тела | 2600 кг | |
Размер (l * w * h) | 8060 * 3000 * 1965 мм | |
Лазерная мощность | 500 Вт / 750 Вт / 1000 Вт / 1500 Вт / 2000 Вт / 3000 Вт / 4000 Вт / 5000 Вт / 6000 Вт / 8000 Вт / 10000 Вт / 12000 Вт. | |
Работает необязательно | 4000 * 1500 мм / 4000 * 2000 мм / 6000 * 2000 мм / 6000 * 2500 мм | |
Длина трубки Дополнительно | 3000 мм / 9000 мм |
Квадратная труба сварочная кровать сварена с толстой прямоугольной трубкой диаметром 200 * 200 мм. Вес кровати может достигать 1т. Тело кровати отожжено и измельчается большим порталом, чтобы точно просверлить все базовые отверстия установки одновременно. Отказ
Более высокая прочность на растяжение и стабильность размеров. Эффективно улучшить точность кровати, уменьшить ошибку обработки заготовки. Увеличьте сопротивление и устойчивость направляющей рельса.
Это уменьшает потерю металлической лазерной резки, когда она используется. Он держит точность машинного инструмента в течение длительного времени и не деформируется в течение 20 лет. Оборудование имеет хорошую устойчивость и уменьшает ошибки обработки, вызванные вибрацией кровати.
Высокая точность. После ручного старения, обработки и отделка решения, луч имеет хорошую целостность, жесткость, ударную вязкость и пластичность.
Высокая скорость. Алюминиевый сплав имеет особенности легкого веса и сильной жесткости, которая способствует высокоскоростному движению во время обработки, и высокая гибкость способствует высокоскоростной резке различной графики на основе высокой точности.
Высокая эффективность. Бочка более легкого веса может обеспечить быструю работу оборудования, повысить эффективность обработки, и в то же время обеспечивают качество обработки.
Может не только высокоскоростная работаЛучшая лазерная резка машинаБудьте гарантированы, но и точность и эффективность обработки резания.
Эффективно улучшение срока службы и точность металлической лазерной резки металлической лазерной резки, сократит стоимость времени и снижение потери времени. И после того, как в то же время алюминиевый балок алюминиевый может обеспечить точность резки в максимальную степень, и в то же время она может облегчить кинетическую энергию лазерной головки во время высокоскоростного движения.
Ось бокового вращения
Лазерная головка имеет встроенный моторный привод, а объектив фокусировки приводится в действие линейным механизмом для автоматического изменения положения в течение 20 мм. Пользователь может установить непрерывный фокус через программу для завершения быстрой перфорации толстых пластин и автоматической резки плит различных толщин и материалов. Группа составных линз, оснащенная D28, интегрирует световой пучок и оптимизирует оптическую и водяную охлаждающую конструкцию, так что лазерная головка может работать стабильно в течение длительного времени.
Вертикальный экран отличается от традиционного горизонтального экрана. Скорость отклика достигает 8 мс, разрешение достигает 1080p, отношение экрана оптимизировано до 16: 9, потребляемая мощность низкая, а интерфейс управления программным обеспечением управления и привычки просмотра человека лучше адаптированы. Кроме того, он имеет высокую яркостью и низкую отражающую способность, а крепкая стеклянная панель обладает крепкостью и долговечностью.
Система лазерной резки Cypcut - это полнофункциональная система управления открытым контуром, запущенной специально для технологической промышленности для обработки металлов с двойным использованием.
Поддержка AI, DXF, PLT, Gerber, LXD и других графических форматов данных и принимаем международные стандартные G коды.
При открытии и импорте внешних файлов оптимизация автоматически выполняется.
Гибкие и разнообразные автоматические функции последовательности макета и ручной макеты, доступны различные методы массива.
Мощная функция библиотеки материалов позволяет сохранять все параметры процесса для одного и того же материала, который будет использоваться снова.
Обработка проточной точки памяти и позиционирование любой точки зрения.
Резка с фиксированной высотой, вне доска следующие и несколько методов поиска по краям.
Поддержите дистанционное управление системой через беспроводную портативную коробку и Ethernet.
Один щелчок, чтобы установить путь резки полета.
Легко установить, легко отладку, отлично в производительности и в комплекте в Plan.It - это система управления нарезанием волоконного лазера с высочайшей долей рынка.
Постоянный напол независимый контрольный шкаф
Пылепроницаемые все электрические компоненты и лазерные источники встроены в отдельный шкаф управления и имеют пыленепроницаемый дизайн для продления срока службы электрических компонентов. Автоматический шкаф управления термостатом оснащен кондиционером для достижения автоматической постоянной температуры. Это может предотвратить более низкие температуры чрезмерного повреждения компонентов.
Больше профессионального электрического устройства узел, сильное разделение электричества и слабое разделение электроэнергии.
Упрощенное пылезащитное, антистатическое помехи, хорошее рассеивание тепла, легко поддерживать.
Более удобный и простой для обнаружения замыканий и обслуживания цепи.
Безопасное и независимое от машинного оборудования, уменьшить интерференцию работы оборудования.
![]() Материалы | ![]() РЕЗАТЬ | ![]() Выgrave. | ![]() ОТМЕТКА | ![]() Сварки |
Нержавеющая сталь | √ | |||
Углеродистая сталь | √ | |||
Алюминий | √ | |||
Медь | √ | |||
Оцинкованный | √ | |||
Золото | √ | |||
Серебряный | √ | |||
Никелевая пластина | √ | |||
Марганцевая тарелка | √ |
