Машина для лазерной резки трубки представляет собой лазерную резки, специально разработанную для резки трубки. Он может резать круглые трубки, квадратные пробирки, овальные трубки, прямоугольные пробирки и нерегулярные трубки. Он оснащен специальной режущей операционной системой, которая проста в эксплуатации, высокой точности и профессиональной. Сильный, подходит для профессиональной резки профиля, широко используемый в спортивном оборудовании, нефтяных трубопроводах, химическом оборудовании и других отраслях промышленности. Он может резать углеродную сталь и нержавеющую сталь.
Модель | IGR-T 60C | |
Длина трубки | 6000 мм | |
Диаметр трубки | Φ20mm-Φ240 мм | |
Максимум. Длина готовой трубки | 4000 мм | |
Хид оси X. | 240 мм | |
Y axis ход | 6500 мм | |
Z Оси ход | 220 мм | |
Точность | Точность позиционирования оси X, Y | 0,03 мм |
X, y y axis axis actioning Точность | 0,02 мм | |
Скорость | W AXOS Вращающийся угол | N * 360. |
W axis макс. вращать скорость | 80rppm. | |
X оси макс. Скорость позиционирования | 30 м / мин | |
Y axis max. Скорость позиционирования | 40 мм / с. | |
X оси макс. Ускоренная скорость | 1,5 г | |
Y axis max. Ускоренная скорость | 0,6 г | |
Источник питания | Фаза | 3 |
Номинальное напряжение | 380 В. | |
Частота | 50/60 Гц | |
Оценка защиты | IP65. | |
Машина машины | Максимум. Рабочая загрузка | 1000 кг |
Вес тела | 2200 кг | |
Размер (l * w * h) | 11800 * 2400 * 2400 мм | |
Лазерная мощность | 500 Вт / 750 Вт / 1000 Вт / 1500 Вт / 2000 Вт / 3000 Вт / 4000 Вт / 5000 Вт / 6000 Вт / 8000 Вт / 10000 Вт / 12000 Вт. | |
Длина трубки Дополнительно | 3000 мм / 9000 мм |
Лазерная головка имеет встроенный моторный привод, а объектив фокусировки приводится в действие линейным механизмом для автоматического изменения положения в течение 20 мм. Пользователь может установить непрерывный фокус через программу для завершения быстрой перфорации толстых пластин и автоматической резки плит различных толщин и материалов. Группа составных линз, оснащенная D28, интегрирует световой пучок и оптимизирует оптическую и водяную охлаждающую конструкцию, так что лазерная головка может работать стабильно в течение длительного времени.
Диагональный регулируемый диапазон составляет 20-240 мм, серводвигатель и редуктор приводится в действие синхронно, а проектирование кронштейна Smart Tube принимается, что может решить проблему деформации в процессе резания трубки.
Для обеспечения точности обработки точной резки лазерной резки круглых труб, лазерной резки квадратных труб, машины для лазерной резки квадратных труб, машины для лазерной резки прямоугольных труб, угловые стали, канальные стали, нерегулярные трубы и овальные трубы могут быть реализованы.

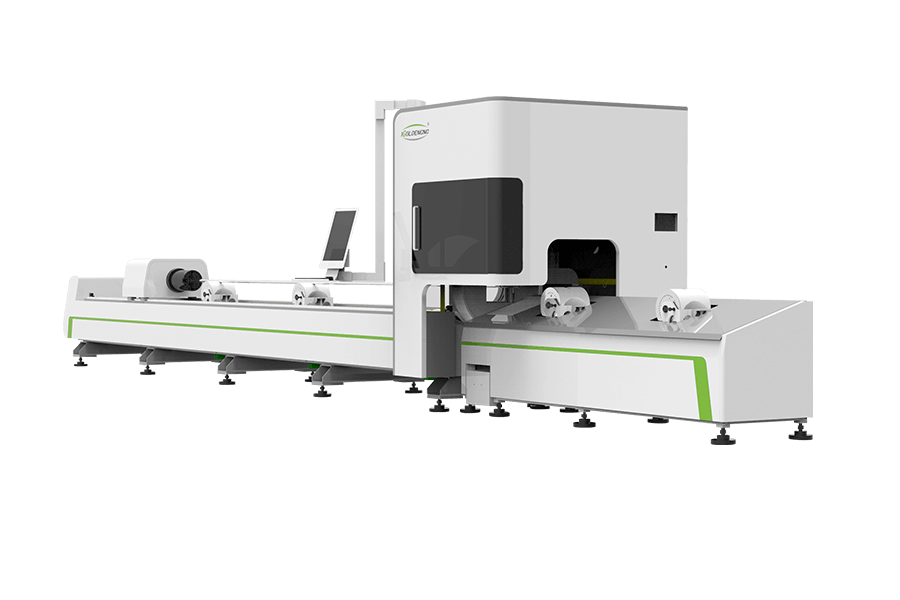

Металлическая трубка волокна лазерная резка машина IGR-T
Гибкие и регулируемые для повышения эффективности.
Подходит для режущих трубок различных форм.
Безопасная, простая в установке, спасение рабочей силы, потреблять меньше и стоило меньше.
Минимальная длина хвоста составляет 20 мм, что действительно реализует нулевую резку хвоста, снижает стоимость сырья и приносит огромные производственные льготы.
Окно защитного наблюдения
Принимает лазерное протеичное стекло, вы можете увидеть весь весь процесс через окно наблюдения с безопасной и экологической средой, что подтверждает европейский стандарт CE.
В сочетании с эргономикой высота металлической ручки составляет около 1,3 м до 1,8 м, на правой стороне оператора.
Программное обеспечение для резки пробирки Cyptube.
Автоматическое отслеживание центра и эксцентрической компенсации для обеспечения точности резки.
Угловые технологии резки, без чрезмерного горения, высокое качество сечения.
Общая обработка резки, снижение скидок и экономии производственных затрат.
Машина для резания лазерной трубки с тайваньским железнодорожным стокам Hiwin, Япония Panasonic Drive Motor, Japan Shimpo Редуктор, расширенный держатель трубки.
Точность позиционирования машинного инструмента составляет 0,03 мм, а точность повторной позиционирования составляет 0,02 мм.
Сварная сварочная кровать сварена с толстой прямоугольной трубкой диаметром 200 * 200 мм. Вес кровати может достигать 1000 кг. Тело кровати отожжено и измельчается большим порталом, чтобы точно просверлить все базовые отверстия установки одновременно. -
Более высокая прочность на растяжение и стабильность размеров. Эффективно улучшить точность кровати, уменьшить ошибку обработки заготовки. Увеличьте сопротивление и устойчивость направляющей рельса.
Это уменьшает потерю оборудования, когда он используется, и сохраняет точность машины для лазерной резки труб в течение длительного времени и не деформируется в течение 20 лет. Оборудование имеет хорошую устойчивость и уменьшает ошибки обработки, вызванные вибрацией кровати.
Дисплей 21,5 '' вертикальный емкостный сенсорный экран отличается от традиционного горизонтального экрана. Скорость отклика составляет 8 мм, разрешение составляет 1080p, отношение экрана оптимизировано до 16: 9, энергопотребление низкое, а интерфейс программного обеспечения управления и привычки просмотра человека лучше адаптированы. Кроме того, он имеет высокую яркостью и низкую отражающую способность, а крепкая стеклянная панель обладает крепкостью и долговечностью.
![]() Материалы | ![]() РЕЗАТЬ | ![]() Выgrave. | ![]() ОТМЕТКА | ![]() Сварки |
Трубка из нержавеющей стали | √ | |||
Углеродистая стальная трубка | √ | |||
Алюминиевая трубка | √ | |||
Медная труба | √ | |||
Оцинкованная трубка | √ | |||
Золотая трубка | √ | |||
Серебряная трубка | √ | |||
Никелевая трубка | √ | |||
Марганцевая трубка | √ |
